Ravioli Limit Switchler FCN Serisi

Temel Özellikler

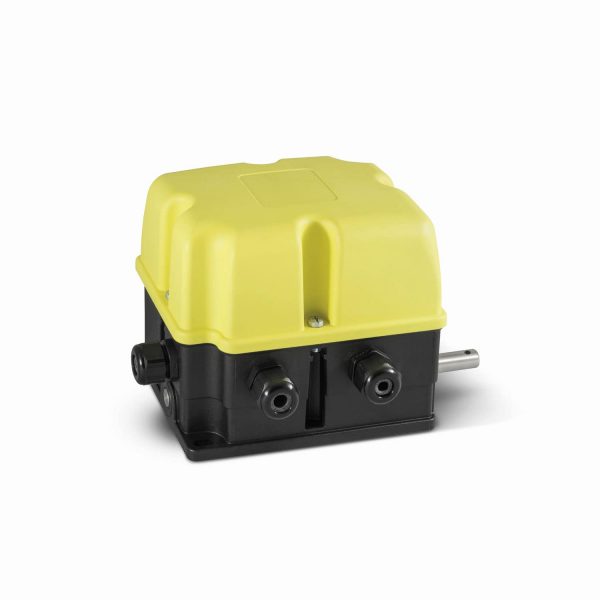

Döner limit switch, endüstriyel ve inşa makinelerinin hareketlerini kontrol etmenizi sağlayan bir cihazdır. Belli sayıda dönüşün ardından kamların switchleri çalıştırabilmesi için şaft motora bağlıdır ve böylece önceden ayarlanmış manevraları gerçekleştirebilirler. FCN döner limit switch sınıfı, aynı kutu içinde 5 mikro switch'lik (açma-kapama çıkışları) bir seriye ve buna ilaveten birkaç diğer doğrusal çıkışa ve bir potansiyometreye sahip olmasını sağlayan özel bir iç simetriyle tasarlanmıştır. Kamların yenilikçi ve mükemmel düzenlemeleri, mikro switch'lerin çalışma noktalarını doğrusal ve mikrometrik olarak ayarlamanızı sağlar. Mikro switch'ler, garanti edilen aralığa (EN 60947-5-1) ve buna ilaveten deviasyon ya da aşamalı çift açmalı kontaklarla uyumlu olduğundan, ayar aralığı oldukça geniştir. Farklı kam profili seçimi, limit switch'in işleyiş şemasını modifiye etmenizi sağlar.

Teknik Özellikler
EEC talimatlarıyla uyumluluk	98/37/CE, 2006/95/CE
Kurallarla uyumluluk	EN 60947-1, EN 60947-5-1, EN 60204-1, EN 60529
Yalıtım voltajı	250 V ~
Maksimum işletim voltajı	250 V ~
Siyah alt kısım kasası	Sağlamlaştırılmış naylon
Sarı gövde	Yüksek mekanik ve termal dirençli termoplastik
İşletim sıcaklığı	−20 °C … +60 °C
Tahrik	Sonsuz vida
Kablo girişleri	PG 11
Yalıtım	EN 60947-5-1'e göre
Koruma seviyesi	IP 55 (EN 60529)
Kontak voltajlarına karşı koruma	Çift yalıtım (EN 60439)
Ağırlık	Yaklaşık 460 g

Kontaktlar ve Düzenleme Kamları

Düzenleme kriterleri Her bir kam, kendi mikrometrik düzenleme vidasıyla donanmıştır. Her bir vida, yanındaki vidalarla mekanik olarak temasta bulunmadan yalnızca bağlı olduğu kamın üzerinde faaliyet gösterir. Düzenleme, küçük bir tornavida yardımıyla düzenleme vidasını çevirerek basit bir şekilde gerçekleştirilebilir. Özel bir sürtünme sistemi sayesinde, yapıyı sabit, dengeli ve güvenilir kılan hız ve düzenleme hassasiyeti sağlanır.

Kontaklar – Teknik Özellikler
Mikro switch'ler	1NC yavaş, 1NO+1NC hızlı, 2NC aşamalı, 1NO+1NC yavaş
Yalıtım voltajı (Ui)	250 V ~
Test voltajı	2000 V ~
İşletim akımı	10 (3) A
Kesme gücü	EN 60947-5-1'e göre

Standart Uygulama
1	7,5 devir
1	15 devir
1	25 devir
1	35 devir
1	50 devir
1	60 devir
1	100 devir
1	7,5 devir
1	140 devir
1	200 devir
1	275 devir
1	400 devir
1	550 devir

İstek durumunda, değişik mevcut kam çeşitlerine göre bütün gerçek devirleri içeren bilgileri ilgili teknik departmandan edinebilirsiniz. Standart uygulamalar 2 ya da 4 kontaktla da sağlanabilir. 3 ve 5 kontaktlı limit switch'ler, istek üzerine ve gerekli miktara göre uygulanabilir.

İsteğe Bağlı Özel Switch'ler

FCN limit switch'leri, sipariş edilen miktara göre özelleştirilebilir. Spesifik özelleştirmeler:

• Ölçüye göre kesilen şaftlar
• Çift şaft uygulaması
• Ön ve arka pozisyonda kablo girişi
• Farklı kontaktlar
• Farklı biçimlerde düzenleme kamları
• Potansiyometre ve kodlayıcı gibi hesaplama aksesuarları
• Özel tabelalar

Güvenliğiniz İçin

FCN serisi limit switch'leri, aşağıdaki talimat ve normlarla uyum içerisindedir:

• 2006/95/EEC — Düşük Voltaj Talimatı
• 98/37/EEC — Makine Talimatı
• EN 60947-1 — Düşük voltaj anahtarlama kontrol düzenleri
• EN 60947-5-1 — Kontrol devresi araçları
• EN 60204-1 — Makine güvenliği
• EN 60529 — Koruma seviyeleri

Garantili Kaliteli Ürün

FCN serisi limit switch'leri, ISO 9001:2000 Kalite Sistem Sertifikamızda yer alan kalite standartlarına uygun biçimde ve Güvenlik Düzenlemelerine göre ürünün RAVIOLI tarafından üretildiğinin belirtildiği, istek üzerine mevcut olan EC Uygunluk Sertifikasıyla garantilidir.

Kurulum ve Bakım Gereksinimleri

Kurulum ve Kablo Bağlantısı Limit switch'ler, güncel güvenlik normlarına uygun olarak kalifiye personel tarafından kurulmalıdır. Kablo bağlantısı yapılmadan önce makine güç kaynağı zorunlu olarak kapatılmalıdır. Doğru kurulum, −20 °C ile +60 °C arası sıcaklık gerektirir. Limit switch, potansiyel olarak patlayıcı, aşındırıcı ya da yüksek sodyum klorür içeren ortamlarda kullanılmamalıdır. Asit, yağ ve solvent aletin bozulmasına sebep olabilir; bu yüzden limit switch'in herhangi bir parçasının yağlanması tavsiye edilmez. Kablo bağlantısı, cihazın elektrik şemasına uygun olarak, güncel normlara göre test edilip tamamlanmalıdır. Kurulum ardından, hem limit switch'in hem de makinenin doğru çalışıp çalışmadığını kontrol etmek zorunludur. Limit switch kurulumu için işlemler:

• Vidaları gevşeterek gövdeyi çıkartın.
• Şaftlar arasında oluşabilecek yanlış hizalamaları önlemek için, limit switch şaftını esnek bir conta, bağlantı parçası ya da dişli çarkları kullanarak harici bir sürüş elemanına bağlayın.
• Limit switch'leri, anormal sarsıntıları önlemek için taban plakası ya da flanş kullanarak iyice sıkıştırın.

Bakım Bakım işlemleri:

• Vidaların gövde üzerinde sağlam olup olmadığını ve iç kısım kelepçelerinin düzgün şekilde sıkıştırılıp sıkıştırılmadığını kontrol edin.
• Kablo girişindeki çok kutuplu kabloyu kontrol edin.
• Kablo bağlantı şartlarını kontrol edin.
• Gövde içindeki contanın sağlamlığını kontrol edin.
• Sürüş sisteminin düzgünce işleyip işlemediğini ve şaftların hizalı olup olmadığını kontrol edin.
• Limit switch'lerin güvenli bir şekilde sabitlendiğini kontrol edin.
• Kutunun sağlamlığını kontrol edin.

RAVIOLI S.p.A., ürünün yanlış kurulum ve kullanımından kaynaklanan hasarlar için herhangi bir sorumluluk kabul etmez.

Aksesuarlar

Bir dizi aksesuar, limit switch serisiyle bütünleşip onları tamamlar ve özel gereksinimlere göre kullanımlarını kolaylaştırır. Dişli çarkları, bağlantı parçası ve esnek bir şaft; hareketi motor şaftından limit switch şaftına kolayca iletebilmek için özel olarak tasarlanmış arabirimlerdir. Bir potansiyometre bağlantı parçası, bir kodlayıcı ya da mikro switch grubuna yakın bir başka pozisyon sensörü, aynı kutu içerisinde doğrusal bir çıkış sağlar.

Dişli Çarkları – Mevcut Çarklar	Bağlantı Parçası
12 dişli, modül 5 11 dişli, modül 6 12 dişli, modül 8 12 dişli, modül 10 10 dişli, modül 14	Bağlantı parçası, motorla birleştirmeye ya da dişlileri azaltmaya yardımcı olur.
Esnek Şaft	Eklenti Flanşı
Esnek şaft, düzgün şekilde sıralanmamış şaftların birleştirilmesini sağlar.	Flanş arabirimi, limit switch'in özel bir tespit tabakası olmaksızın tutturulmasını sağlar.

Yedek Parça ve Aksesuarlar

Poz.	Kod	Açıklama
1	B50454	Gövde, 2–3 kontakt
	B50442	Gövde, 4 kontakt
	B50447	Gövde, 5 kontakt
2	BLEVFCNA	Beyaz kam A
	BLEVFCNB	Gri kam B
	BLEVFCNC	Kırmızı kam C
	BLEVFCND	Beyaz kam D
3	BFCNAPINT	Kontakt 1NC yavaş (P)
	BFCNDINT	Kontakt 1NO+1NC hızlı (D)
	BAPO2PRFC	Kontakt 2NC aşamalı yavaş (M)
	BAP11FC	Kontakt 1NO+1NC yavaş (MD)
4	BMOD5FC	Dişli çark, modül 5, Z12
	BMOD6FC	Dişli çark, modül 6, Z11
	BMOD8FC	Dişli çark, modül 8, Z12
	BMOD10FC	Dişli çark, modül 10, Z12
	BMOD14FC	Dişli çark, modül 14, Z1
5	BINNFC	Bağlantı parçası
6	BAFLESFC	Esnek şaft
7	BFLANFCN	Bağlama flanşı
8	—	Potansiyometre
9	—	İstek durumunda kodlayıcı

Ravioli Limit Switch'ler – FCR Serisi

Döner limit kam switch'leri (tur / tambur switch'leri). Bina ve köprü vinçlerinin kontrolü için tasarlanmıştır.

FCR Serisi Standart Modeller
Tur oranı	1:25	2 veya 4 mikro switch
Tur oranı	1:50	2 veya 4 mikro switch
Tur oranı	1:100	2 veya 4 mikro switch
Tur oranı	1:175	2 veya 4 mikro switch

Teknik Özellikler
Yalıtım gerilimi	250 V ~
Maksimum çalışma gerilimi	250 V ~
Çalışma sıcaklık aralığı	−30 °C … +70 °C
Koruma sınıfı	IP 65 (CEI EN 60529)
Ağırlık	Yaklaşık 300 g
Kablo girişleri	2×PG11
Mekanik ömür	2×10⁶ çalışma
Sürücü / tahrik	Sonsuz şaft
Alt siyah kasa	RAL 8301
Üst sarı kasa	RAL 8260
Yalıtım sınıfı	VDE 0110 grup C'ye göre
Kontak gerilimine karşı koruma	Çift yalıtım (CEI 17.13 bölüm 542)
Standartlara uygunluk	CEI EN 60947-5-1, CEI EN 60204-1, CEI EN 60529

Ravioli Limit Switch'ler – FRM Serisi

Döner limit kam switch'leri (tur / tambur switch'leri). Karmaşık kontrol sistemleri için yeni jenerasyon. FRM Serisi Standart Modeller

• 2 mikro switch ile 10 mikro switch arası modeller
• 1:1 tur ile 1:900 tur arası modeller
• Snap-action (hızlı etkili) switch veya slow-action (yavaş etkili) switch

Opsiyonel:

• Kavrama kaplini
• Esnek mil
• Potansiyometre
• Flanş ilavesi

Teknik Özellikler
Yalıtım gerilimi	250 V ~
Maksimum çalışma gerilimi	250 V ~
Çalışma sıcaklık aralığı	−20 °C … +60 °C
Koruma sınıfı	IP 66 (EN 60529)
Ağırlık	Yaklaşık 800 g
Kablo girişleri	2 rakorlu, M20×1,5
Mekanik ömür	2×10⁶ çalışma
Sürücü / tahrik	Sonsuz şaft
Maksimum devir	500 rpm
Kontak gerilimine karşı koruma	Çift yalıtım (EN 60439-1)
Kalite standartları	CE, UL, talep üzerine (c)UL

Ravioli Limit Switch'ler – FRS Serisi

Döner limit kam switch'leri (tur / tambur switch'leri). Döner limit kam switch'leri, endüstriyel makinelerin hareketlerini kontrol etmede kullanılır. Bir yardımcı kontrolör olarak, bir güç arayüzü ile birlikte kontaktörler veya PLC'ler gibi makinelerinizi kontrol ederler.

FRS Serisi Standart Modeller
1:15	2 ya da 4 kontak	1:75	2 ya da 4 kontak
1:25	2 ya da 4 kontak	1:100	2 ya da 4 kontak
1:35	2 ya da 4 kontak	1:150	2 ya da 4 kontak
1:50	2 ya da 4 kontak	1:175	2 ya da 4 kontak

Aksesuarlar

Dişli Çark Çeşitleri Farklı çaplarda sunulan dişli serisi, dişli ile kayış arasındaki bağlantıyı kolaylaştırır. Mevcut çark tipleri: modül 5 – 12 dişli, modül 6 – 11 dişli, modül 8 – 12 dişli, modül 10 – 12 dişli, modül 14 – 10 dişli. Esnek (Flexible) Mil Esnek mil, titreşimli ya da balansı düzgün olmayan motorlara bağlantıyı sağlar. Erkek Kaplin Erkek bağlantı kaplini, motor ya da dişlilere bağlantıyı kolaylaştırır.

Teknik Özellikler
Yalıtım gerilimi	250 V ~
Maksimum çalışma gerilimi	250 V ~
Test gerilimi	2000 V ~
Çalışma akımı	10 (3) A
Çalışma sıcaklık aralığı	−20 °C … +60 °C
Koruma sınıfı	IP 65 (CEI EN 60529)
Ağırlık	Yaklaşık 300 g
Kablo girişleri	M16×1,5
Mekanik ömür	2×10⁶ çalışma
Sürücü / tahrik	Sonsuz şaft
Alt siyah kasa	Sağlamlaştırılmış naylon
Üst sarı kasa	Yüksek mekanik ve termal dirençli termoplastik madde
Yalıtım sınıfı	CEI EN 60947-5-1
EEC direktiflerine uygunluk	98/37/CE, 2006/95/CE
Standartlara uygunluk	CEI EN 60947-5-1, CEI EN 60204-1, CEI EN 60529
